COMPACTOR
특장점

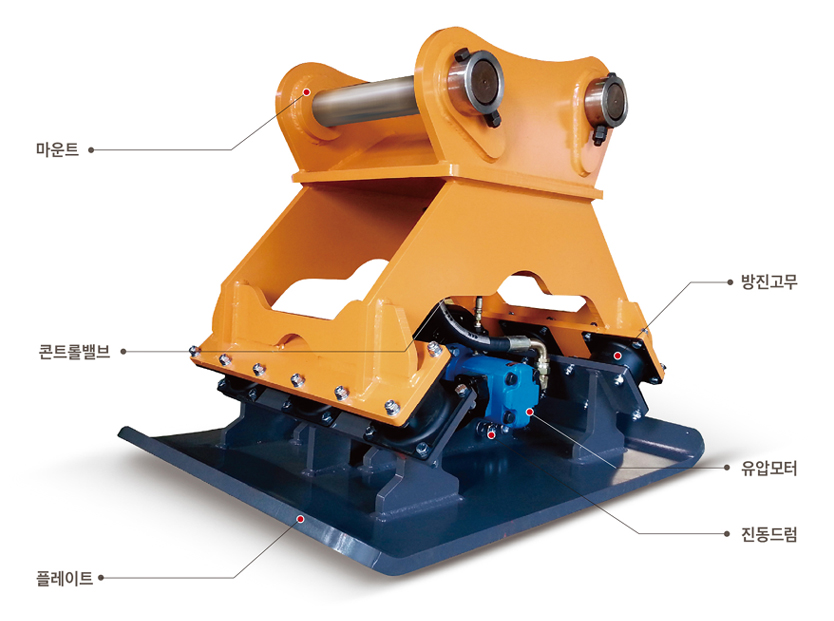

COMPACTOR VIBRATION MECHANISM
방진고무를 최적의 각도로 배열하여 내구성 및 경제성을 향상시켰으며 또한, 간편하게 정비, 부품교환을 할 수 있도록 설계되었습니다.
-
-
유압모터와 콘트롤밸브에 모터 보호용 체크밸브를 적용하여 별도의 드레인라인이 필요없음
-
-
-
상부에 마운트 어댑터 타입을 적용하여 다양한 종류의 장비에 장착이 가능(옵션)
-
-
-
방진고무의 내구성 및 경제성 증대를 위한 최적의 각도로 배열하여 설계
-
-
-
고효율의 유압모터가 장착되어 최적의 다짐력 발휘
-
-
-
작동압력과 작동유량을 조정할 수 있는 Control Valve를 적용하여 유압모터 보호 및 성능을 최적화
-
-
-
진동체 내부에 특수 베어링을 적용하여 내구성 강화
-

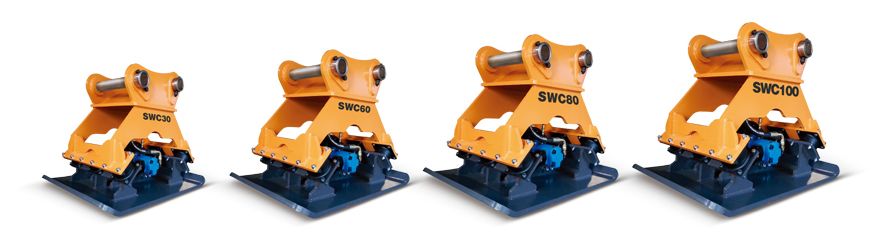

SPECIFICATION & DIMENSION
| 구 분 | Unit | SWC30 | SWC60 | SWC80 | SWC100 | |
|---|---|---|---|---|---|---|
| 다짐력 | ton | 4 | 7.5 | 15 | 15 | |
| 최대진동수 | rpm | 1,800 | 1,800 | 2,000 | 2,000 | |
| 사용유량 | l/min | 45~80 | 100~120 | 170~200 | 170~200 | |
| 사용압력 | bar | 150~190 | 200~240 | 220~240 | 240~250 | |
| 중 량 | kg | 350 | 644 | 1,060 | 1,150 | |
| 다짐판치수 (L × W) | mm | 900 × 550 | 1,160 × 700 | 1,350 × 900 | 1,350 × 900 | |
| 높이 (H) | Adapter Type | mm | 540 | 676 | 730 | 730 |
| Direct Type | mm | 751 | 922 | 1,043 | 1,092 | |
| 적용 굴삭기 | ton | 4~7 | 13~16 | 18~25 | 28~30 | |
