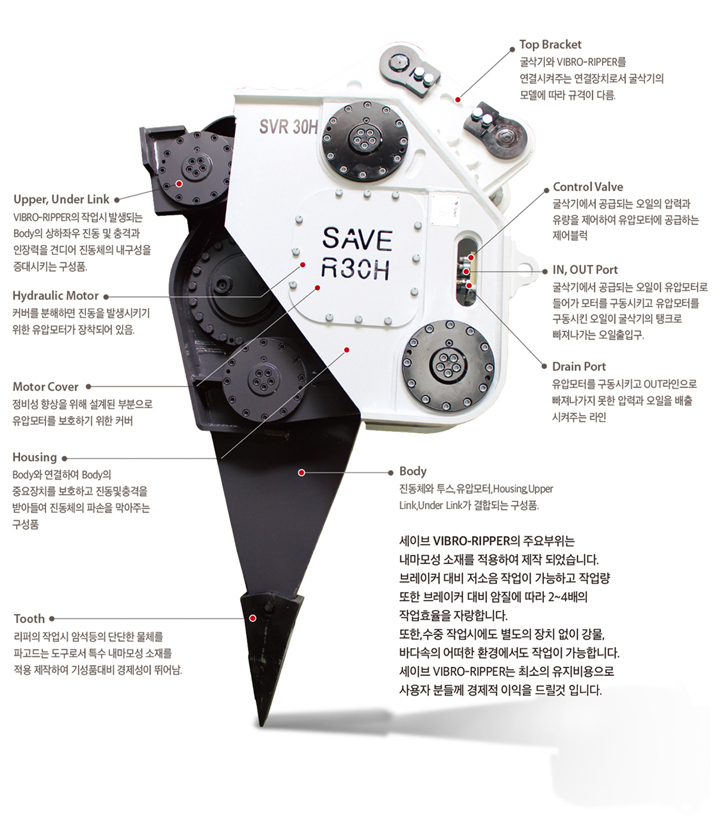

VIBRO RIPPER
특장점
세이브 바이브로 리퍼는 소음으로 시끄러웠던 작업현장의 환경을
좀 더 조용하게 작업을 할 수 있는 기능을 갖춘 친환경적 파쇄용 진동 브레이커 입니다.
-
-
최소의 소음(90db이하)
-
-
-
브레이커 대비 높은 작업효율
-
-
-
고연비 효과
-
-
-
친환경적 작업
-
-
-
자유로운 수중작업
-
-
-
간편한 유지관리
-
-
-
사용중 윤활급유 불필요
-
-
-
경제적 내마모성 투스 적용
-
-
-
최적의 설계로 간편한 정비
-

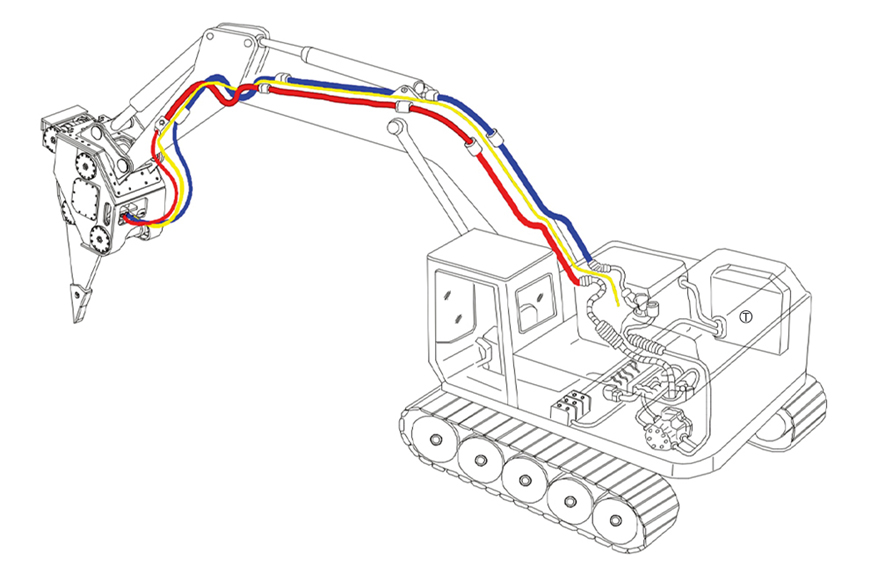

VIBRO-RIPPER PIPING LINE SYSTEM
기본라인구성
굴삭기의 고압라인, 저압라인, 드레인라인은 전기종 공통이며, 드레인라인의 용도는
모터를 보호하기 위하여 필요하므로 반드시 설치를 하고 사용하여여 함.
-
-
INPUT LINE(고압) : VIBRO-RIPPER를 작동하기 위해 유압모터에 오일을 공급해주는 유압 공급라인으로 적정 압력과 유량을 사용하여야 함
-
-
-
OUTPUT LINE(저압) : 유압모터를 구동시킨 오일이 빠져나가는 라인이며, 오일탱크로 연결되어 있어야함
-
-
-
DRAIN LINE(드레인) : 유압모터를 구동시키면서 OUT LINE으로 빠져 나가지 못한 압력과 오일을 배출시켜 모터를 보호하는 라인
(반드시 설치후 사용하여야 함)
Ⓣ 오일탱크 : 굴삭기의 작동오일이 저장되는 용기
-
고품질,고성능,고효율의 신기술 VIBRO-RIPPER
세이브 VIBRO-RIPPER는 암반, 콘크리트, 아스팔트, 터널굴착,
석산채석, 수중작업 등 모든 건설현장에 적용 가능한 신개념의 파쇄용 브레이커 입니다

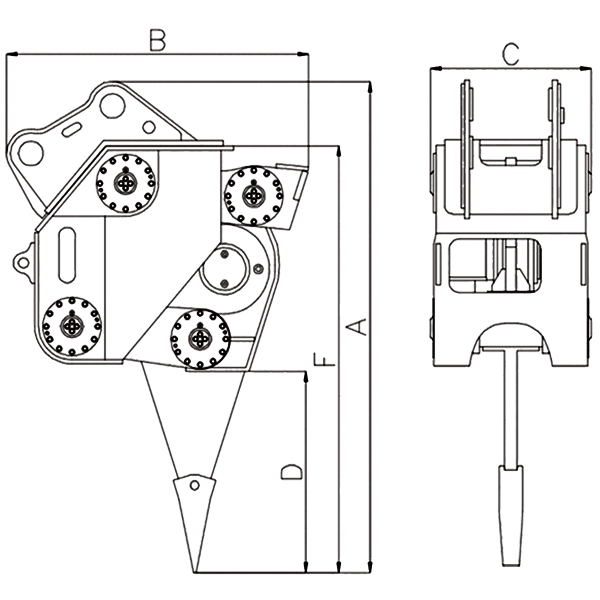

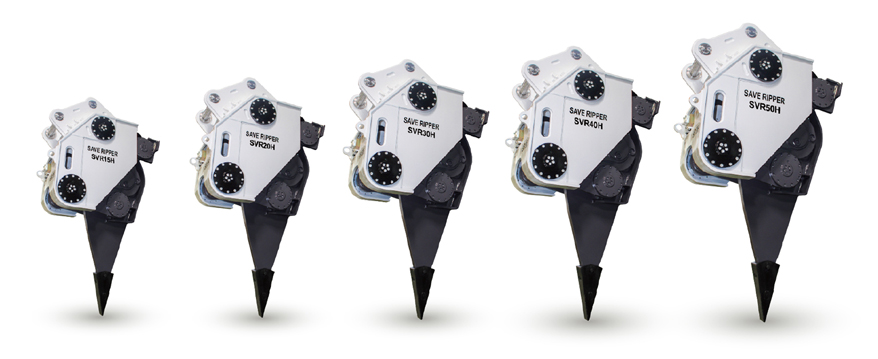

SPECIFICATION & DIMENSION
| Description | Unit | SVR15H | SVR20H | SVR30H | SVR40H | SVR50H | |
|---|---|---|---|---|---|---|---|
| Weight | kg | 1,600 | 2,500 | 3,150 | 4,600 | 5,600 | |
| Flow | ℓ/m | 100~120 | 170~190 | 180~200 | 200~220 | 250~260 | |
| Pressure | bar | 180~200 | 210~220 | 240~250 | 240~250 | 240~250 | |
| Frequency | rpm | 1,500 | 1,500 | 1,400 | 1,300 | 1,200 | |
| Dimension | A | mm | 1,650 | 2,420 | 2,720 | 3,150 | 3,300 |
| B | mm | 870 | 1,480 | 1,510 | 1,940 | 2,010 | |
| C | mm | 500 | 780 | 840 | 1,040 | 1,040 | |
| D | mm | 750 | 990 | 1,150 | 1,350 | 1,490 | |
| F | mm | 1,350 | 2,100 | 2,400 | 2,760 | 2,900 | |
| Application Excavator | ton | 12~16 | 18~26 | 22~30 | 28~39 | 38~55 | |
